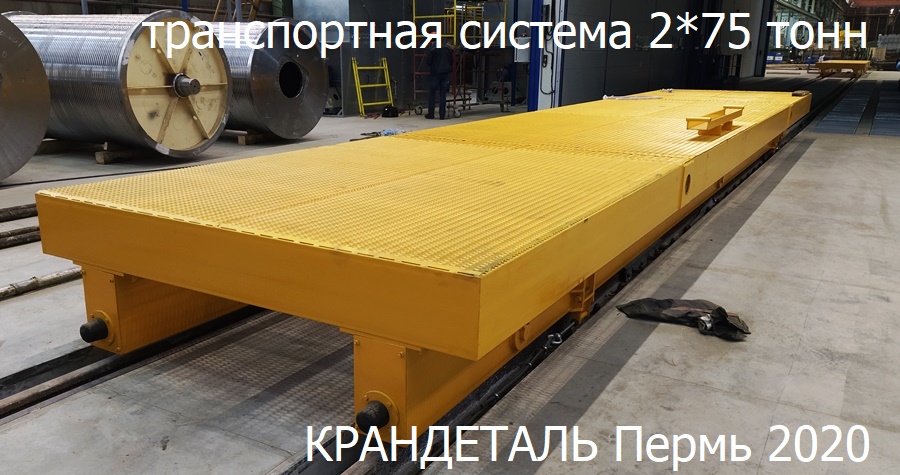

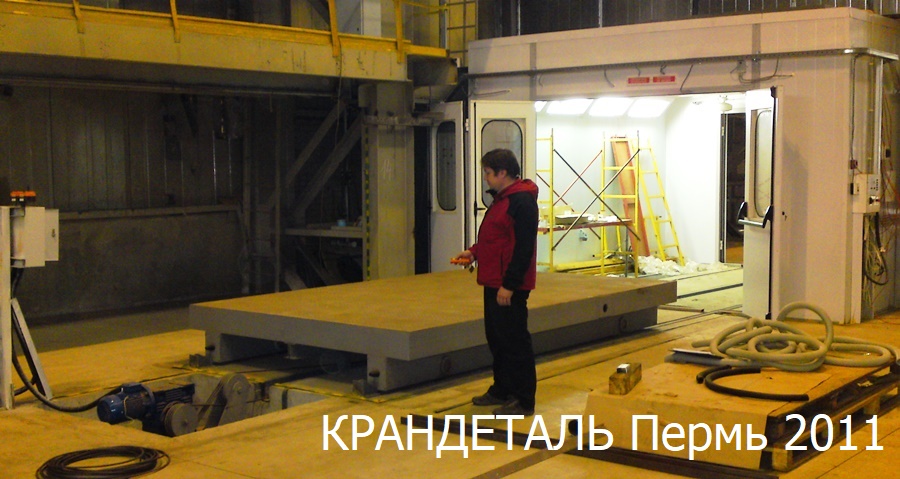

Рельсовая передаточная тележка с дистанционным приводом через бесконечный трос - простой, надежный и недорогой способ доставки деталей в промышленные покрасочные и пескоструйные/дробеструйные камеры. Электрические установки выведены наружу - нет необходимости использования электрооборудования во взрывобезопасном и взрывозащищенном исполнении. Отлично работают в условиях загрязненности и обледенения рельсового пути

опросный лист

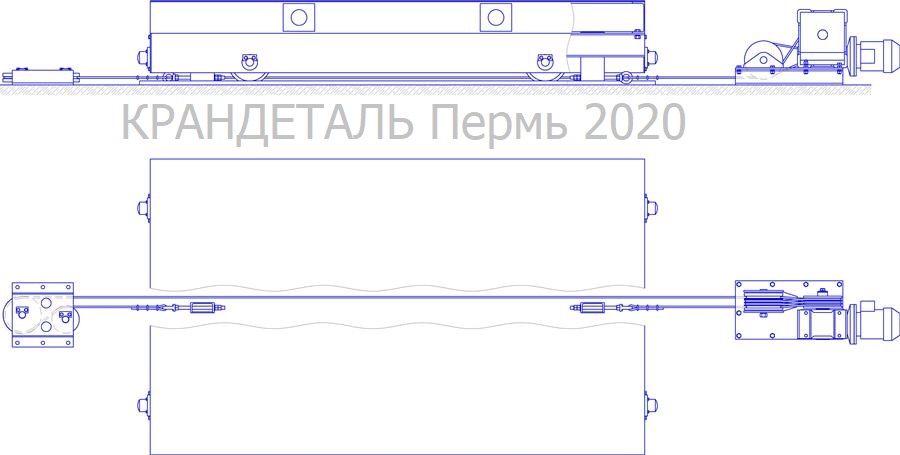

Привод состоит из лебедки и обводного блока - коммерческое название Лебедка ЛБТ Рекомендуется установка лебедки "на пол". Обводной блок при этом устанавливается перед камерой и не занимает много места, повредить его механическим воздействием невозможно

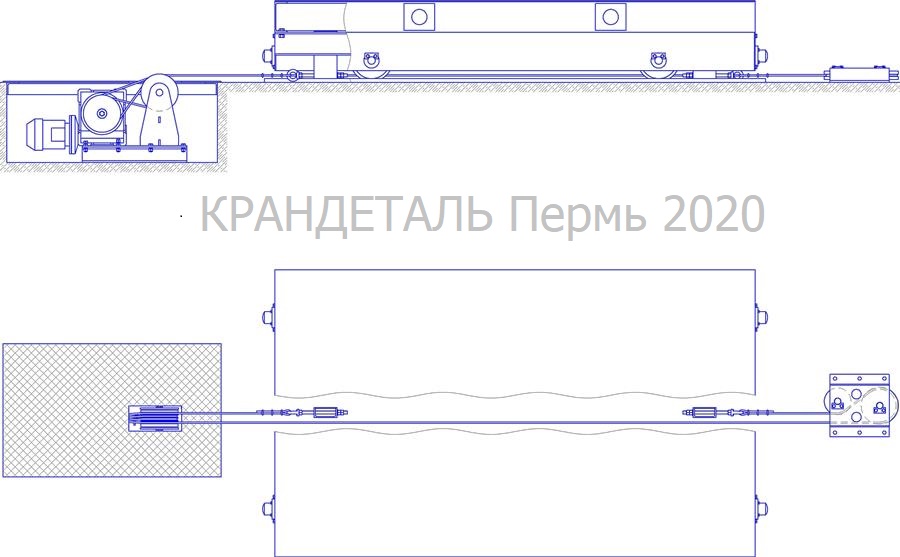

При отсутствии свободного пространства лебедка может быть установлена в приямке и закрыта стальным листом. Небольшой сегмент направляющего блока лебедки выставляется наружу. Обводной блок устанавливаетя за камерой

Через шкив и систему блоков пропускается стальной канат – трос. Концы каната закрепляются по торцам тележки. Таким образом перематывающаяся часть каната не имеет разрывов – бесконечный трос Канат перемещается в межрельсовом пространстве по поверхности пола или в неглубоком канале

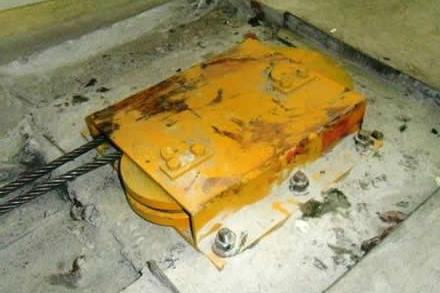

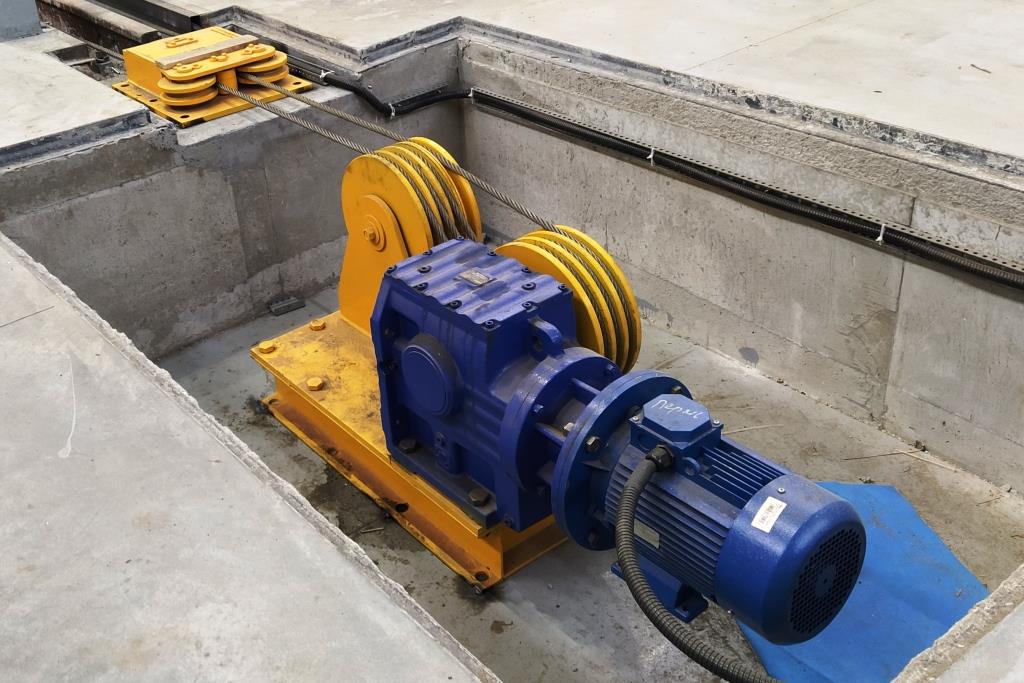

лебедка в приямке	обводной блок лебедки с бесконечным тросом

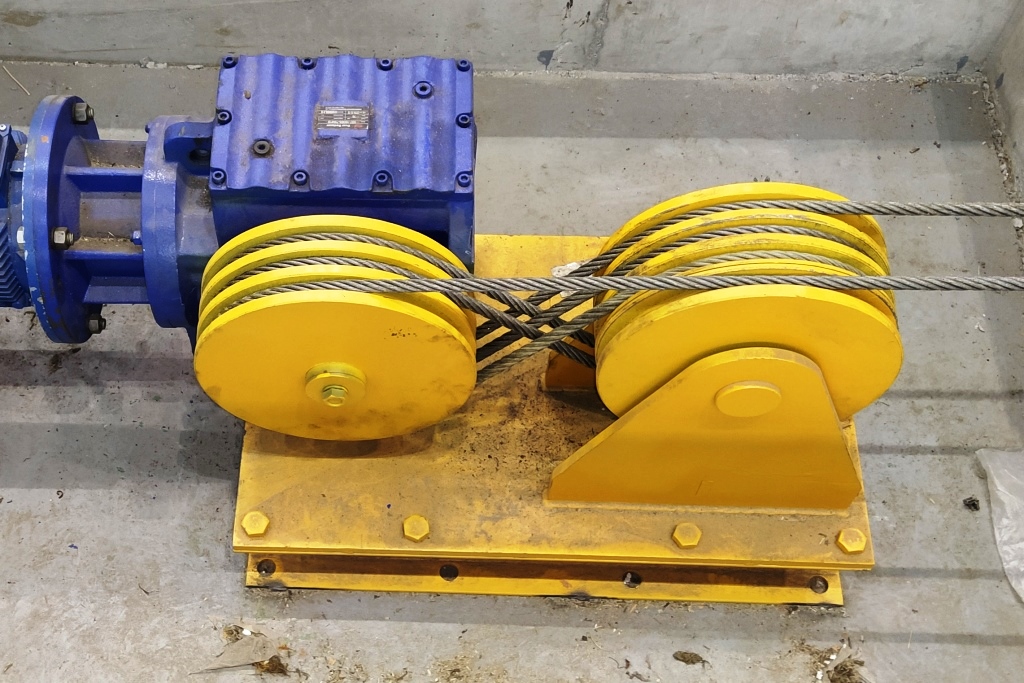

В ручьях блоков лебедки канат запасовывается "восьмеркой", угол охвата составляет в этом слуае около 300 градусов - максимальная поверхность контакта, максимальная передача усилия, минимальный износ. Натяжение каната создается винтовыми парами расположенными по концам тележки

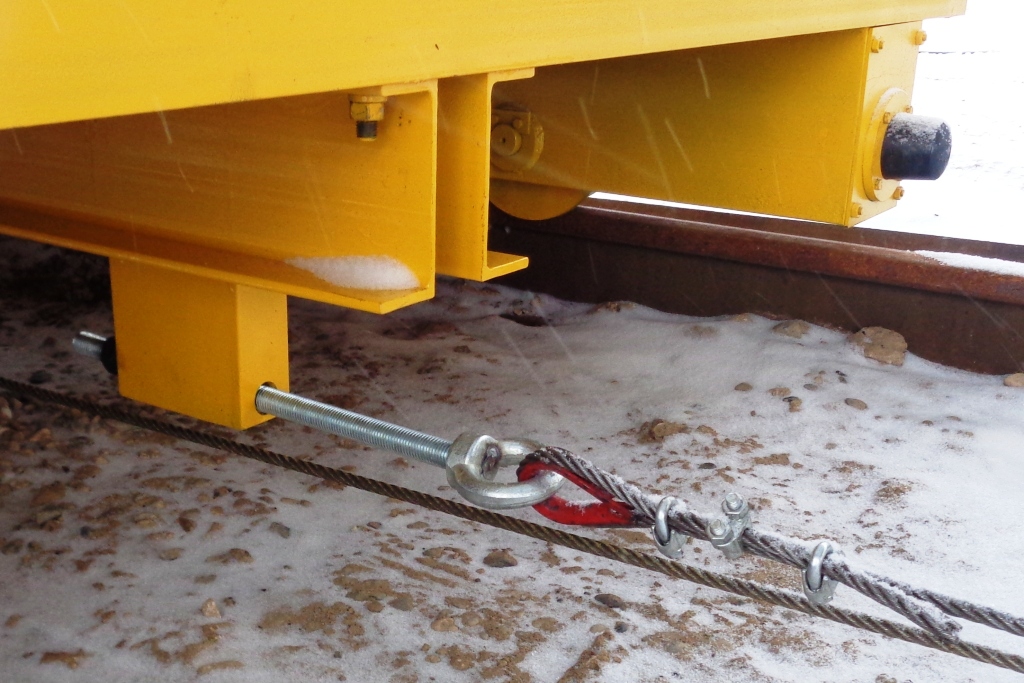

запасовка троса	узел зацепления и натяжения каната

Обычно управление лебедкой осуществляется посредством беспроводного пульта по радиоканалу. Радиус действия простейших систем 100 метров – как правило этого достаточно. Предусмотрено дублирующее управление от кнопочного пульта на кабеле - шкаф управления ПРАКТИК Для плавного пуска и торможения в систему может быть добавлен частотный преобразователь - шкаф управления ТЕХНО

Отсутствие мотор-редукторов и внешних подшипниковых узлов (подшипники расположены в теле колес и защищены стенками ходовой балки) позволяет снизить до минимума повреждения тележек от воздействия дроби и других абразивных материалов в пескоструйных и дробеструйных камерах

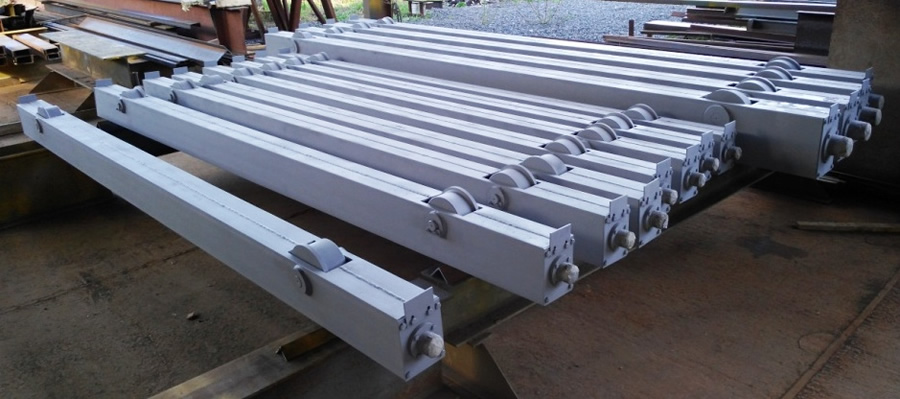

Для предприятий располагающих собственными производственными мощностями можем предложить ходовые балки соответствующей длины и грузоподъёмности в комплекте с дистанционным приводом ЛБТ
